کد کالا 7509
قیمت 260000 تومان
سطح محصول : نیمه حرفه ای
بازدید : 44
خرید آنلاین
هزینه ارسال پستی این محصول رایگان میباشد.

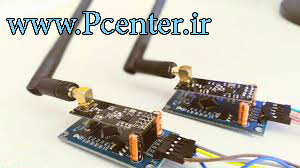

راه اندازی ماژول NRF24L01 و ارسال فایل تصویری با SD MMC

ارتباط با ماژول پرکاربرد NRF این روزها خبرساز شده و یکی از بهترین گزینه ها برای ارتباط با سرعت و برد بالا و کیفیت مناسب برای ارتباط بی سیم رادیویی میباشد

در این پروژه قصد راه اندازی ماژول +Wireless NRF24L01 تایوانی را داریم که البته همانند پروژه های خاصی که در سایت قرار داده ایم در این تست میخواهیم سرعت ارتباطی بالای ماژول را برای ارسال فایلهای صوتی و تصویری امتحان نماییم.

موارد اصلی این پروژه:

  1. ارتباط مموری کارت های پرظرفیت SDHC با میکروکنترلر سری dsPIC
  2. ارتباط با ماژول NRF با سرعت بالا
  3. ارتباط full-duplex با بررسی دیتا های خطادار و ارسال checksum

لذا در این پروژه دو برد فرستنده و گیرنده را با ماژول NRF طراحی کرده ایم که هر دو برد دارای سوکت رتباط با مموری کارت SDHC میباشند.

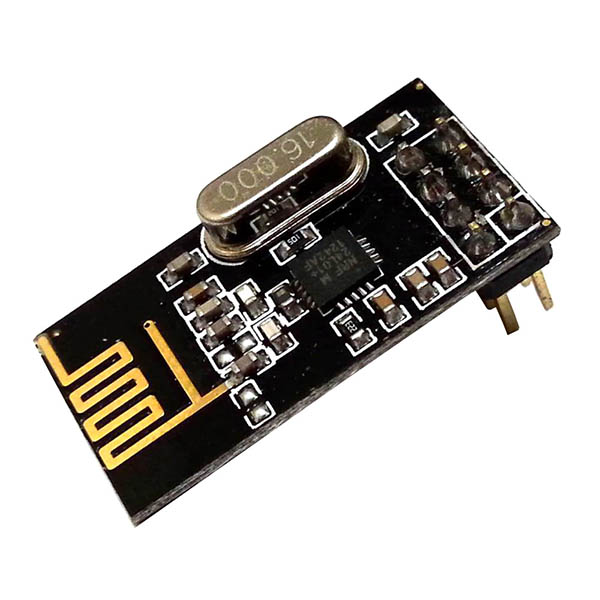

معرفی ماژول +NRF24L01

معرفی ماژول +NRF24L01

چیپ +NRF24L01 نمونه تصحیح شده با امکانات بیشتر و دیتا ریت بالاتر چیپ NRF2401 است که توسط شرکت NORDIC در اوایل سال 2008 معرفی شد. این چیپ یک ماژول بسیار عالی برای ارسال و دریافت اطلاعات بدون خطا است چیزی که در ماژول های HMTR یا حتی در RFMXX ها یا به کلی وجود نداشت یا این که مشکلات خاص خود را داشت.

مدولاسیون ارتباطی این ماژول به صورت GFSK است , همان مدولاسیونی که در تکنولوژی BLUETOOTH استفاده شده و به صورت انحصاری در دست چند شرکت بزرگ مثل BLUETOOTH و NORDIC SEMICONDUCTOR و TEXAS INSTRUMENT و چند شرکت دیگر قرار دارد.

فرکانس ارتباطی این چیپ 2.4 گیگا هرتز است که این خاصیت آن ویژگی های زیادی را برای ما به ارمغان می آورد ! از جمله کوچک شدن سایز آنتن که حتی میتوان از خود PCB به صورت یک آنتن استفاده کرد , مورد دیگر هم به دلیل فرکانس بالا بسیار راحت تر از دیوار یا اجسام دیگر عبور می کند و با عث می شود که برد بیشتری هم به ما بدهد , می توانید فرکانس RFM12 یا HMTR را با این چیپ مقایسه کنید ! می بینید که فرکانس این سری از ماژول ها حداقل چند برابر آن ها است.

این چیپ به صورت دو طرفه کار می کند و در کل شما فقط به 2 عدد از این چیپ ها برای ارتباط لازم دارید (مشابه RDM12) دیتا ریت این چیپ حداکثر 2 مگا بیت بر ثانیه است که می توان از آن برای انتقال اطلاعات سنگینی مشابه صوت و یا حتی ویدئو استفاده کرد.

میتوانید این ماژول رو از سایت www.eca.ir خریداری نمایید.

مشخصات فرستنده و گیرنده پروژه

برد فرستنده ابتدا وضعیت مموری کارت متصل شده را بررسی میکند و در صورتی که مموری کارت متصل شده باشد اطلاعات داخل آن را بررسی میکند در این زمان ارتباط دیتا را با دستگاه گیرنده که آن هم دارای مموری کارت میباشد میکند در این ارتباط دیتا وضعیت و کیفیت ارتباط بررسی میشود و دستگاه گیرنده شناسیایی شده و با هم synchronize میشنوند و سپس دستگاه فرستنده شروع به ارسال تک به تک اطلاعات فایل به دستگاه گیرنده میکند. ابتدا نام و سایز و برخی مشخصات فایل به دستگاه گیرنده ارسال میشود و و درصورتی که ظرفیت مموری کارت دستگاه گیرنده امکان دریافت فایل را داشته باشد دستگاه گیرنده درخواست محتویات فایل را میکند که ایت فایل به صورت Binary از طرف فرستنده ارسال میشود پس از اتمام فایل ، فایل های بعدی به همین روال به دستگاه گیرنده اارسال میشوند.

میکروکنترلر استفاده شده در دستگاهای فرستنده و گیرنده DSPIC33FJ32GP202 از خانواده میکروکنترلر های DsPIC میباشد و ارتباط میکروکنترلر با مموری کارت از FAT استفاده شده است.

برنامه در نرم افزار MPLAB X با کامپایلر XC8 نوشته شده است.
